超聲波清洗裝置，其主要有超聲波換能器，清洗槽及聲器三部分組成。此外有的還附有清洗液循環裝置，(加熱器等)超聲波換能器是超聲波清洗裝置的關鍵組成部分，其作用是將電氣振蕩轉換成彈性機械振動(超聲振動)。
常用的換能器由其工作原理而言有磁致伸縮式換能器和壓電式換能器兩種。從工作頻率來分有高頻換能器(一般工作頻率在幾百KHz)和低頻換能器(一般工作在幾十KHz)。為了去的高的轉換效率，換能器均工作在其固有共振頻率。超聲波清洗槽類似一個容器，內盛清洗液及被洗制件。
一般情況下，換能器直接連接(粘接或焊接)在清洗槽的低部須將清洗槽作為超聲振動輻射板。為了使其有較好的耐腐蝕性，耐疲勞性和導聲性能，清洗槽或超聲振動輻射板常用不銹鋼制成。
超聲波發生器是換能器的功率源，常見的有電子管式，晶體管式，用晶體管式和高頻電機四種。硅可控管式超聲波發生器由于其體積小，效率高，操作簡單而受到很大重視。

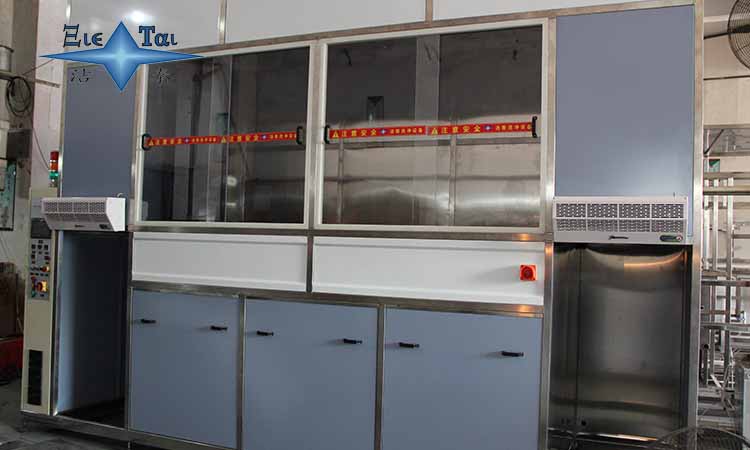

超聲波清洗機應用實例
超聲波清洗機在金屬表面處理方面得到了廣泛的應用，它可以大大提高產品質量、提高生產效率、降低工人勞動強度、減少環境污染。 在電子和化工領域也有廣泛的應用。
◎ 汽車公司車架分廠：用于對汽車底盤漆前除油、除銹、磷化。
◎ 汽車車輪廠：用于車輪靜電噴涂及電泳前的前期處理。
◎ 內燃機配件廠：用于清洗活塞配件。
◎ 電鍍公司：對鎖具電鍍前除油。
◎ 燈具廠：用于裝飾燈外箍電鍍前清洗。
◎ 金屬制品公司：對不銹鋼板離子鍍前進行除膠處理。
◎ 滌綸長絲廠：清洗濾芯、噴絲板。
◎ 冶金中心：清洗熱軋板的銹和氧化皮，而后冷軋成帶材。
◎ 太陽能公司：清洗玻璃管材。
◎ 電器公司：用于線路板的除塵、除助焊劑。
◎ 不銹鋼制品公司：對不銹鋼板除油、除膠、除拋光膏。
◎ 冷凍機廠：清洗冷凍機外殼和零配件。
◎ 油泵油嘴廠：對零配件進行除油、除研磨膏處理。
◎ 數碼相紙公司：對涂布前的藥液進行消泡。
◎ 特種金屬纖維廠：對各類金屬纖維絲(不銹鋼絲、鎳絲、銅絲等)進行除油去污。
